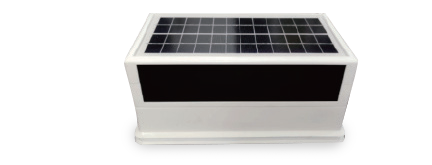

產品簡介
因配電線路運行環境差、故障率高,常常遭受雷擊、外破、絕緣損壞等發生停電故障,故障排查勞動強度大、 效率低,嚴重影響用戶的用電體驗感。我司針對10kV中壓配網架空線路開發的一款創(chuàng )新型“電網可穿戴”裝置,該裝置采用一體化結構設計,高度集成數據采集、處理、發送、供電、通信等模塊,內置可調性卡扣,適用于各種線徑的導線裝置直接卡裝于導線上,并支持帶電安裝。

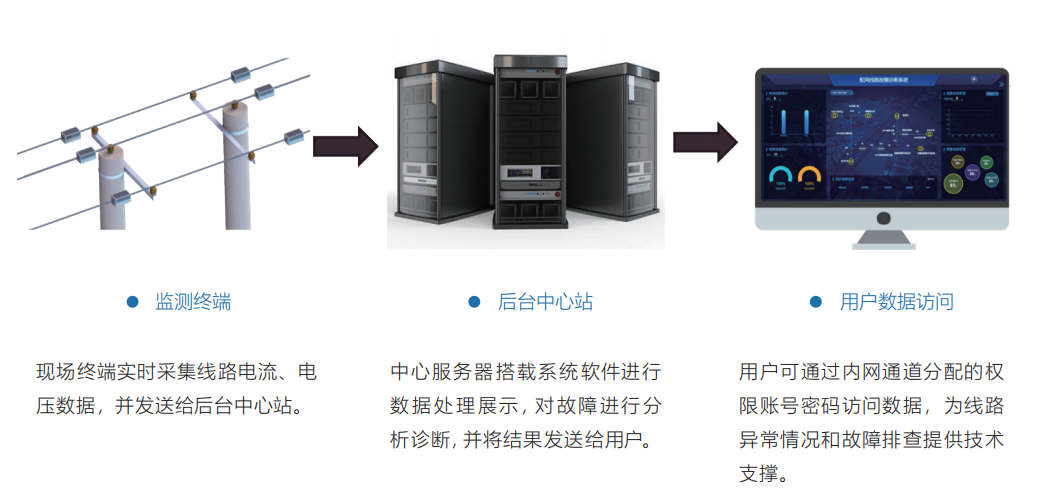

系統架構
配電線路故障診斷系統分為三層架構,現場終端數據采集、后臺數據處理中心站和用戶數據訪問。
產品功能

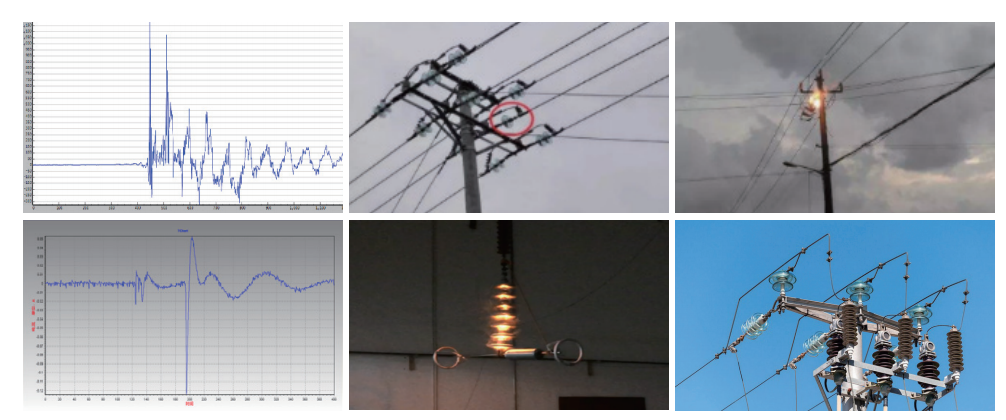

1、異常放電監測
捕捉線路金具浮放電、絕緣子污穢和劣化、樹木生長超高、覆冰等異常狀況的微弱放電信號,進行定位和預警, 及時通知處理,避免故障的發生。

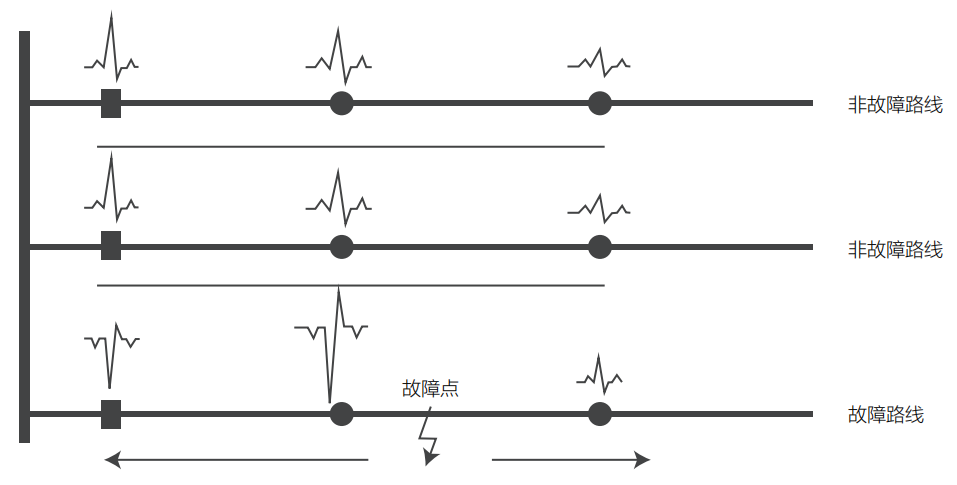

2、故障點區間定位
線路發生故障時,故障線路相電壓跌落,產生零序電壓,裝置啟動故障錄波,合成零序電流,然后對零序電流 進行橫向和縱向的相位幅值對比,實現故障精準定位。
,
3、故障點精確定位
系統利用故障瞬間產生的行波電流,基于行波雙端定位原理,實現故障點的精確定位,極大的提升了運維效率, 縮短停電時間。
4、故障原因判別
系統根據采集回來的線路電能波形不同,從而對故障類型進行精準分析判斷。

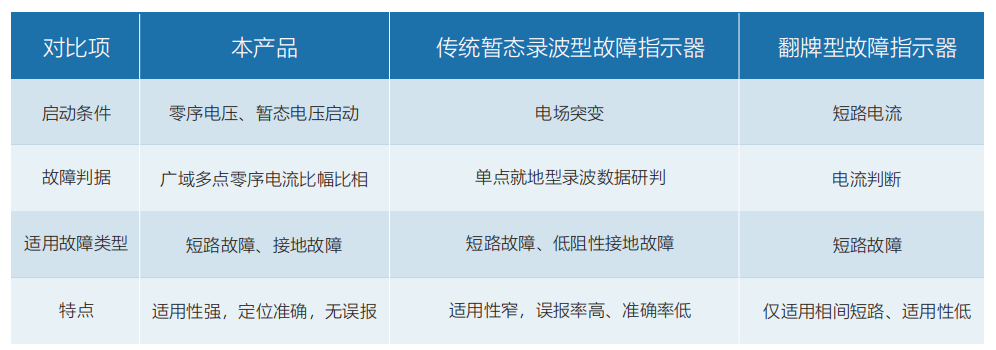

產品特點
本產品可多點監測數據橫向、縱向對比分析,對故障進行綜合研判。適用于不接地、經消弧線圈接地、經小電阻 接地等配電網中性點接地方式,滿足瞬時性故障、永久性故障的監測要求。在工程設計端,對比傳統故障指示器的弊端和不足,進行了全新的改良和設計。

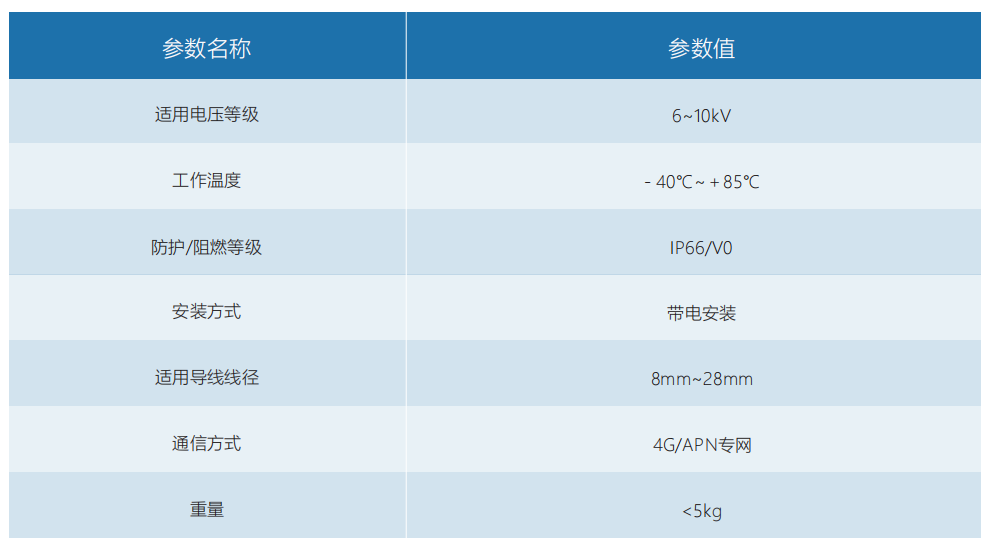

產品參數
